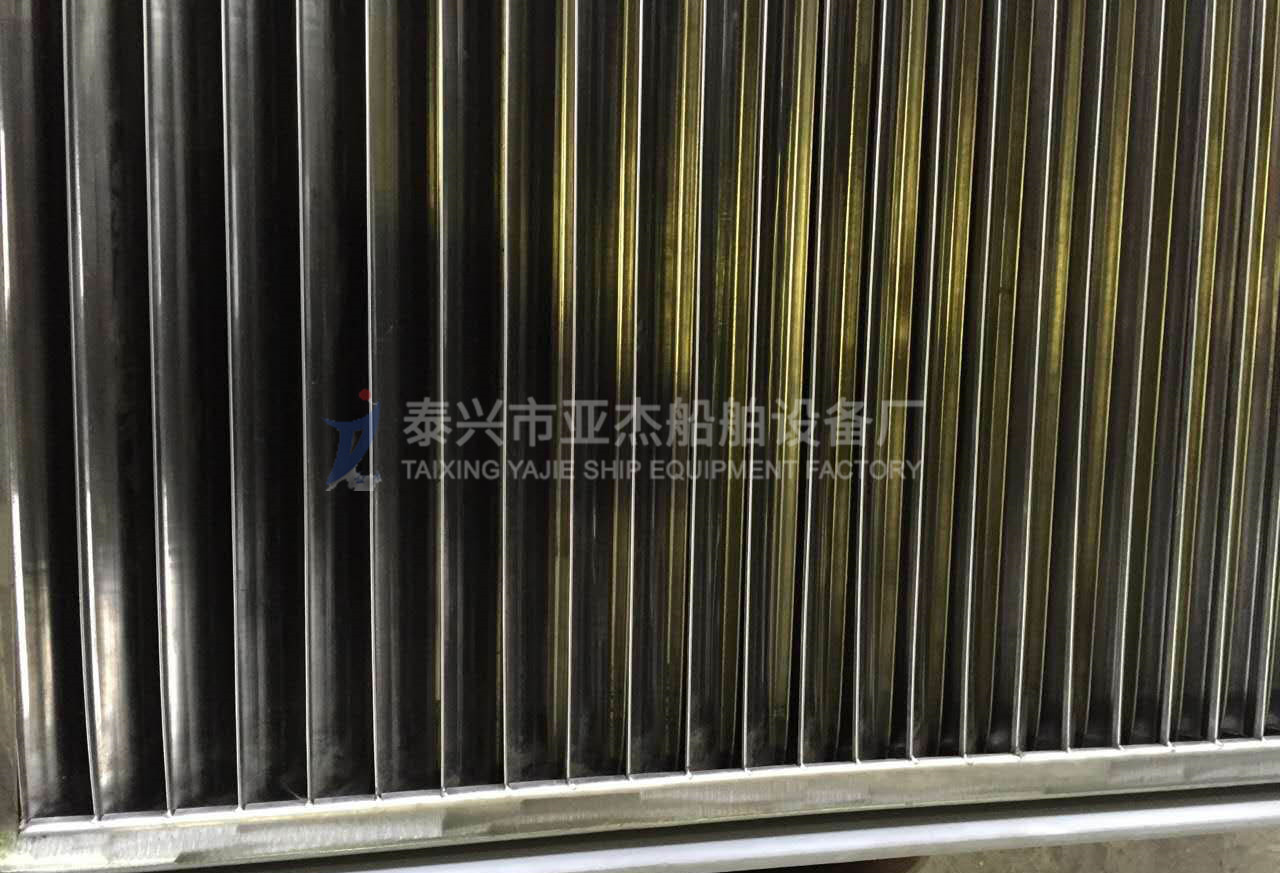

汽水分离百叶窗

汽水分离百叶窗为高压容器构造碳素钢或不锈钢设备，插口形式是法兰构造DN16/DN25/DN40;汽水分离器务必安裝于水准管道上，出水口竖直往下，全部规格的汽水分离器均带安裝支撑架，以减少管路承载。为保证 被分离出来的液體快速排污，应在汽水分离器底端的出水口联接适合的一套蒸汽疏水阀组成。本类闸阀在管路中一般理应水准安裝。

尽管分离器的设计方案各种各样，但他们的目地全是去除不可以根据蒸汽疏水阀排出去的飘浮在蒸汽中的水份。一般用以蒸汽系统软件中的分离器有三种方式。

挡板型-挡板或折平板式分离器由许多 挡板组成，液体在分离器内数次更改流动性方位，因为飘浮的水珠有很大的品质和惯性力，当碰到挡板流动性方位更改时，干蒸汽能够绕开挡板再次往前，而水珠便会堆积在挡板上，汽水分离器有非常大的载流总面积，降低了水珠的机械能，绝大多数都是会凝聚力，*终落入分离器的底端，根据蒸汽疏水阀排出来。

汽旋型-汽旋或抽滤型分离器应用了一连串传热管便于造成髙速气流，在分离器内高速运转流动性的蒸汽。

吸附型-吸附型分离器內部的蒸汽安全通道上有一个阻拦物，一般是一个金属丝网垫，飘浮的水珠碰到它后被吸附，水珠大到一定水平后，因为作用力功效落入分离器底端。融合汽旋和吸附二种方式的分离器也很普遍，因为融合了这二种方式全部分离出来高效率会逐步提高。

挡板式、汽旋式和吸附式分离器的关键不一样是，挡板式分离器在很大的水流量范畴内能够维持很高的分离出来高效率，而汽旋式和吸附式分离器的分离出来高效率仅有在蒸汽速率13m/s下列才可以做到98%，不然高效率会很低，蒸汽速率为25m/s时，其分离出来高效率大约仅为50%。

研究表明，挡板式分离器在十米/s到30m/s的水流量中间分离出来高效率可贴近，所以说如果有很大的速率起伏，挡板式分离器用以蒸汽系统软件更加适合，更何况假如管路选小，湿蒸汽的速率可超出30m/s。处理这一难题的方式之一是扩大汽水分离百叶窗的规格及其分离器上下游管路规格，以减少进到汽水分离器的蒸汽水流量。
